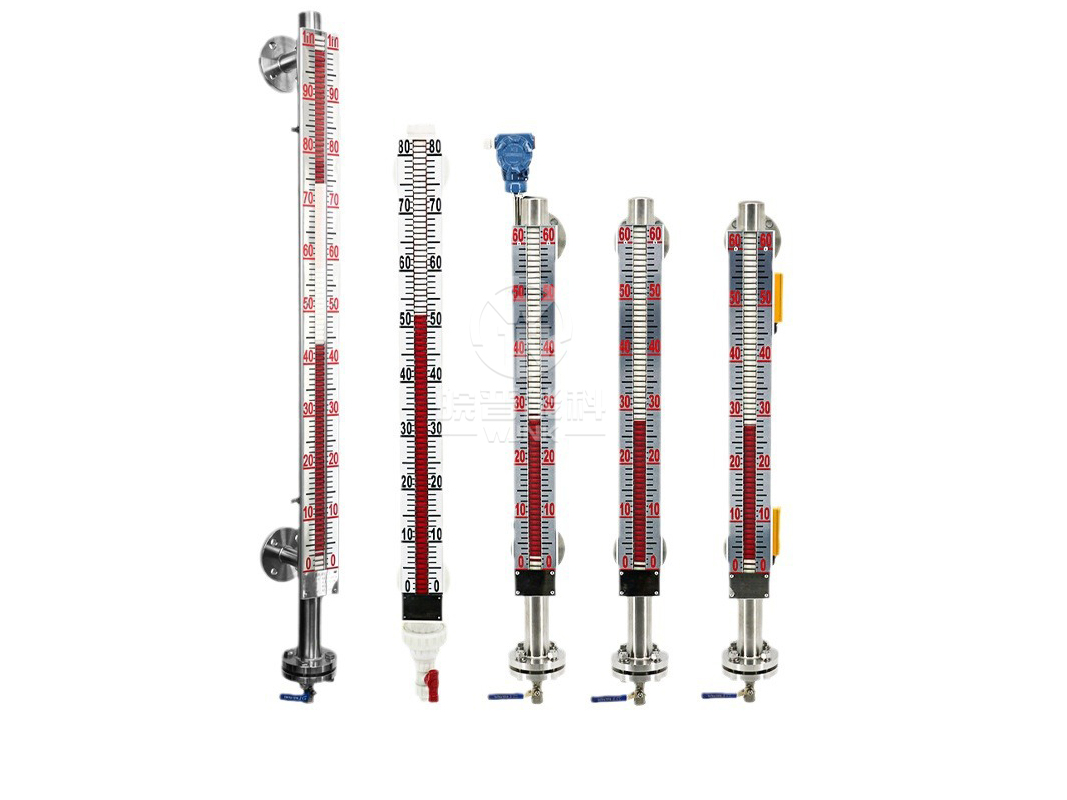

磁翻板液位計是一種用于測量容器內液位的儀表，以下為你詳細介紹：
工作原理
基于連通器和磁性耦合原理。磁翻板液位計的主體是一根連通管，管內有一磁性浮子，它會隨著容器內液位的變化而上下浮動。連通管外安裝有一系列的磁翻片（通常為紅白雙色），當浮子隨液位上升或下降時，浮子內的永磁體通過磁耦合作用，驅動翻片發生翻轉。一般規定，當液位上升時，翻片由白色轉為紅色；液位下降時，翻片由紅色轉為白色。這樣，觀察者就可以通過觀察翻片的顏色變化直觀地讀取液位高度。
結構組成
- 測量主體：通常是不銹鋼、碳鋼等材質制成的連通管，它與被測容器相連通，確保管內液位與容器內液位一致。
- 磁性浮子：安裝在測量主體內，能隨液位變化而自由浮動。浮子內裝有永磁體，是實現磁耦合的關鍵部件。
- 磁翻片：安裝在測量主體外部的顯示面板上，一般為薄片狀，兩面涂有不同的顏色（常見為紅白），在浮子磁場作用下發生翻轉來指示液位。
- 連接部件：包括法蘭、螺紋等，用于將磁翻板液位計與被測容器進行連接安裝。
特點
- 直觀顯示：液位變化通過顏色鮮明的翻片直觀呈現，無需額外電源，現場人員可快速準確地讀取液位數值。
- 可靠性強：結構簡單，無復雜的活動部件，不易發生故障，工作穩定可靠，使用壽命長。
- 適應多種介質：可根據不同的介質特性選擇合適的材質制作測量主體和浮子，能測量各種腐蝕性、高溫、高壓的液體介質。
- 安裝方便：安裝形式多樣，可根據實際工況選擇側裝、頂裝等方式，且對安裝空間要求相對較低。
應用場景
- 石油化工行業：用于各類儲罐（如原油罐、成品油罐、化工原料罐等）的液位監測，確保生產過程中物料存儲量的準確掌握和安全控制。
- 食品飲料行業：在飲料罐裝生產線、食品原料儲存罐等設備上應用，實時監測液位，保障生產流程的穩定運行和產品質量控制。
- 水處理行業：可用于監測水箱、水池、水塔等的液位，實現對供水系統的自動化控制和調節 。
